有信心，還要有方法，接下來(lái)，我們就針對(duì)花崗石工程進(jìn)行分析和探討。在此呢，小編也真誠(chéng)希望，大家能點(diǎn)擊大標(biāo)題旁的藍(lán)色字體加入進(jìn)來(lái)，因此這既是對(duì)小編辛苦的肯定，更主要的，這里的好東西，還遠(yuǎn)不止這些哦~

　　一、花崗石工程“三難”

　　做花崗石工程有三難：接縫處理難、研磨難、拋光難。本文將圍繞這三個(gè)難點(diǎn)進(jìn)行闡述和分析，最終給出一個(gè)解決方案。更多精彩，盡在新易豐石材護(hù)理企業(yè)~

　　如何做好花崗石?

　　二、什么是花崗石

　　花崗石是在高溫、高壓條件下，由巖漿冷卻形成的一種火成巖。主要成分是石英、長(zhǎng)石、云母。花崗石可以根據(jù)SiO2含量，分成四大類(lèi)：

　　1、酸性巖：SiO2含量≥66%。

　　2、中性巖：SiO2含量53~66%。

　　3、基性巖：SiO2含量45~53%。

　　4、超基性巖：SiO2含量<45%。

　　花崗石硬度在70HSD以上，但差別很大，這主要是由SiO2含量決定的，SiO2含量越高，硬度越高。正是由于成巖過(guò)程、成分多樣，才使得花崗石成為一種質(zhì)地堅(jiān)硬、密度大、耐酸堿、品種多樣的石材類(lèi)型。

　　多種多樣的花崗石

　　三、花崗石工程難點(diǎn)

　　前面提到的“三難”，就是由花崗石本身的特性決定的。

　　1、無(wú)縫處理難

　　花崗石的花紋是自然產(chǎn)物，人類(lèi)無(wú)法復(fù)制。補(bǔ)膠時(shí)，底色可以模仿，但花紋無(wú)法模仿，這就造成花崗石工程很難實(shí)現(xiàn)真正完美的無(wú)縫化處理。實(shí)際操作中，縫隙越窄，整體效果越好?？p隙過(guò)寬，避免不了會(huì)留下明顯的痕跡。

　　2、研磨難

　　硬度高達(dá)70~120HSD的花崗石，對(duì)機(jī)械、磨片、操作工藝都有著較高的要求?；◢徥w研磨易出現(xiàn)平整度、劃痕、光澤度不佳等問(wèn)題。

　　3、易出問(wèn)題

　　花崗石所含的多種成分，造成了花崗石的顆粒狀結(jié)構(gòu)。這使得花崗石吸水率普遍較高，容易出現(xiàn)色素污染、水斑、銹斑等現(xiàn)象。

　　4、出光難

　　正是上述種種原因的綜合，造成了花崗石難出光。不過(guò)，在這里小編可以給大家提升信心：這種難度，只是相對(duì)的。只有科學(xué)分析問(wèn)題所在，才能給出完美的解決方案。接下來(lái)就是哦~

　　四、解決方案

　　1、機(jī)械選擇

　　花崗石工程對(duì)機(jī)械有著明確的要求：重量必須在220kg以上，320kg以上最佳。動(dòng)力必須強(qiáng)勁，10P以上最佳。轉(zhuǎn)速不得低于900rpm。行星磨頭最佳。

　　2、磨片選擇

　　①研磨整平階段(水磨)

　　應(yīng)選用50#和200#花崗石專用磨片。要求：必須是金剛石磨片，要有優(yōu)越的切削能力，顆粒不能太粗以免產(chǎn)生深度劃痕，要有良好的耐磨性，每套磨片應(yīng)研磨達(dá)到800平方以上。注意：慎用金屬磨片，防止造成劃痕太深，無(wú)法修復(fù)。

　　②研磨優(yōu)化階段(水磨)

　　選用300#和500#花崗石專用磨片進(jìn)行優(yōu)化。

　?、垩心伖怆A段(干磨)

　　要選用能干磨的1000#、2000#、3000#花崗石專用磨片。

　　3、結(jié)晶產(chǎn)品選擇

　　非常抱歉，小編在這里不得不提到產(chǎn)品，因?yàn)樗械募夹g(shù)，終歸離不開(kāi)產(chǎn)品，這一點(diǎn)希望大家理解和支持。而產(chǎn)品本身代表的，也不可能只是經(jīng)濟(jì)價(jià)值，更主要的是一種解決問(wèn)題的方法和思路。小編在此推薦的是“石材封釉材料”，這種材料為花崗石拋光提供了一種科學(xué)的思路和解決方法。

　　①材料成分

　　封釉材料主要成分是SiO2、Al2O3、SiC。

　　②親和性

　　封釉材料中所含SiO2，與花崗石成分有著天然的親和力?？梢栽诨◢徥砻嫘纬蓤?jiān)硬的，與瓷器表面釉質(zhì)類(lèi)似“封釉層”。

　?、厶钛a(bǔ)作用

　　封釉材料中所含Al2O3、SiC，實(shí)際上是一種研磨優(yōu)化材料，可以有效填補(bǔ)花崗石表面缺陷及微孔，這是實(shí)現(xiàn)高光澤度的必要條件。

　?、軐?shí)際效果

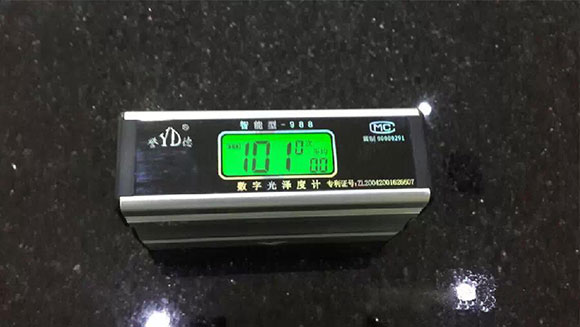

　　黑金沙90度以上是基本要求

　　五、花崗石一般工藝流程

　　1、成品保護(hù)

　　為保護(hù)周邊物品不受污染，用塑料薄膜將周?chē)锲犯采w起來(lái)，用美紋紙固定。要求：要保持物品不受清縫過(guò)程中灰塵的污染和打磨過(guò)程中泥漿的污染。

　　2、無(wú)縫化處理

　　用“角磨機(jī)+0.7mm切縫片+0.3mm清縫片+進(jìn)口云石膠+批刀+刮板+吸塵器”進(jìn)行無(wú)縫化處理。要求：補(bǔ)膠顏色與石材基本保持一致;修補(bǔ)縫要求橫平豎直，無(wú)論是直視或是斜視均呈現(xiàn)無(wú)縫的效果;不得出現(xiàn)斷縫、串縫。

　　3、防護(hù)處理

　　花崗石工程必須做好防護(hù)處理，在這里有兩種選擇：滲透型防護(hù)劑和水性防護(hù)劑。

　　①滲透型防護(hù)劑

　　若時(shí)間充裕，則應(yīng)選擇滲透型防護(hù)劑。大面積施工時(shí)，將滲透型防護(hù)劑倒在花崗石表面，用滾筒或刮板進(jìn)行涂刷，要求：足量、均勻、養(yǎng)生24小時(shí)以上。

　　②水性防護(hù)劑

　　若時(shí)間緊，則采用水性防護(hù)劑1:20兌水，用滾筒、刮板、或噴霧器進(jìn)行涂刷，噴霧器效率最高。要求：足量、均勻、養(yǎng)生24小時(shí)以上。

　　4、整體研磨處理

　?、傺心フ?/p>

　　依據(jù)前面選擇機(jī)械和磨片的要求，用自重220kg以上研磨機(jī)，配合50#和200#金剛石磨片進(jìn)行整平處理。要求：花崗石研磨的平整度問(wèn)題必須在這一步實(shí)現(xiàn)，平整度要達(dá)到2m±1mm;20cm±0mm。

　?、谘心?yōu)化

　　用花崗石專用磨片300#和500#，交叉研磨3遍以上，以光澤度達(dá)到25度以上為標(biāo)準(zhǔn)。

　?、垩心伖?/p>

　　用花崗石專用磨片1000#、2000#、3000#進(jìn)行干磨，以光澤度達(dá)到70度以上為標(biāo)準(zhǔn)。

　　5、結(jié)晶拋光

　　用“晶面機(jī)+3M4100#百潔墊+石材封釉1號(hào)、2號(hào)”進(jìn)行結(jié)晶拋光處理

　　步驟一：用2號(hào)打底，拋干。

　　步驟二：將1號(hào)、2號(hào)以1:1比例混合，拋干。重復(fù)1~2遍，光澤度可達(dá)90度以上。

　　六、效果展示

　　五蓮紅

　　灰麻

　　黑金沙

　　白麻

 來(lái)源：新易豐石材護(hù)理企業(yè)
